Модем QLink-3000/M-E1

Характерные особенности:

  • Расстояние до 10 км по одной паре;

  • Скорость в линии от 208 до 2064 кбит/с;

  • Скорость передачи данных от 64 до 2048 кбит/с;

  • Кодирование в линии TC-PAM;

  • Защита линейного интерфейса;

  • Порт данных - E1 (G.703 2048 кбит/c);

  • Диагностические шлейфы: локальный и удаленный на линии, локальный на порту;

  • Встроенный измеритель уровня ошибок (BER-тестер);

  • Возможность быстрой настройки с микропереключателей;

  • Порт RS-232 для мониторинга и управления;

  • Удаленное управление по линии;

  • Мониторинг по протоколу SNMP(временно не поддерживается);

  • Питание =48/60 В

  • Декларация соответствия (замещает сертификат Минсвязи N OC/1-ТМ-317)

QLink-3000 - семейство модемов для физических линий, предназначенный для работы по одной витой паре длиной до 10 км (при диаметре жилы 0.6 мм). Максимальная скорость передачи данных составляет 2304 кбит/с (для модели с портом E1 - 2048 кбит/с).

Модели с двумя портами данных включают в себя мультиплексор и позволяют передавать два независимых потока данных по одной витой паре.

Модем Qlink-3000/M-E1 выполнен в настольном исполнении (в металлическом корпусе типа Мини). Устройство снабжено одним портом данных E1(G.703 2048 кбит/с) и предназначено для передачи выбранных канальных интервалов потока E1 или всего потока E1 по двухпроводной линии SHDSL, что позволяет решить проблему "последней мили" для окончаний E1(ИКМ-30).

Электропитание устройств Qlink-3000/M-E1 осуществляется от источника постоянного тока напряжением 36-72 В. Возможно питание от сети ~198-242 В через внешний адаптер Cronyx AC-DC-48 (приобретается отдельно).

Мониторинг и управление устройством может производиться через интерфейс RS-232 с помощью терминала ASCII, либо по протоколу SNMP(временно не поддерживается) через дополнительный порт Ethernet 10BaseT.

В простых случаях настройка Qlink-3000/M-E1 может производиться с помощью микропереключателей на передней панели. Подключение консоли обеспечивает дополнительные возможности управления, включая детальную настройку режимов работы, тестирование линии с помощью встроенного BER-тестера, включение диагностических шлейфов, просмотр счетчиков ошибок и т.п.

При отсутствии персонала на удаленном конце линии имеется возможность доступа к меню совместимого удалённого устройства производства Cronyx с консоли локального устройства (remote login). Передача команд удаленному устройству осуществляется по дополнительному служебному каналу, организованному внутри линии SHDSL.

Модем QLink-3000/M-E1 имеет возможность обновления прошивки (firmware).

Примеры применения модемов QLink-3000/M:



                              Типовая схема включения модема Qlink-3000/M-E1





                                     Схема применения модема Qlink-3000/M-E1

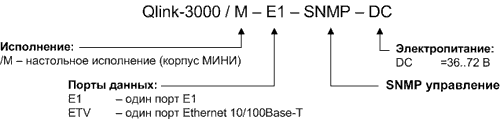

Коды заказа:

Коды заказа доступных моделей перечислены в разделе цены. С вопросами по выбору конкретной модели обращайтесь в службу технической поддержки.
